Ventilador EC de baixo ruído de 190 mm (classificação IP55): seleção, instalação e design térmico

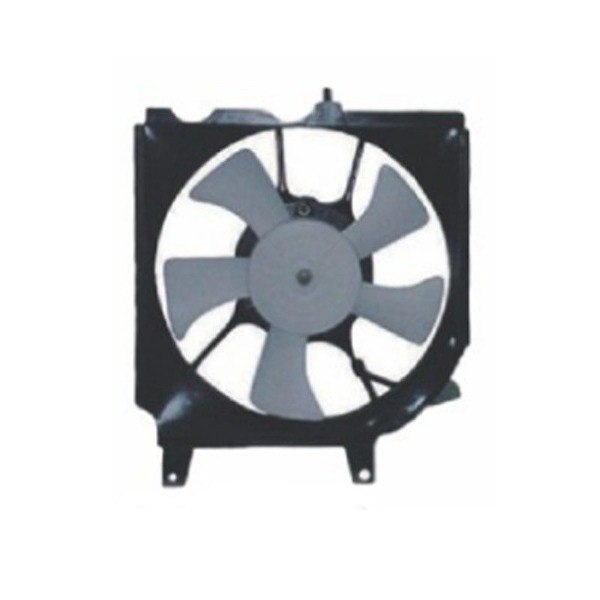

Quais são os principais recursos a serem procurados em um ventilador de radiador de tanque?

Uma ventoinha EC de 190 mm de baixo ruído com classificação IP55 ocupa um canto estreito, mas exigente do mercado de refrigeração. A estrutura é grande o suficiente para movimentar ar significativo através de uma pilha de condensador, um gabinete de bateria ou um gabinete elétrico selado, mas pequena o suficiente para caber dentro de um envelope de montagem de 200 mm. A eletrônica de acionamento comutada eletronicamente oferece controle de velocidade contínuo com eficiências que um motor com pólo sombreado ou com capacitor não consegue alcançar, e a classificação IP55 permite que o mesmo hardware sobreviva a baias de lavagem, locais de trabalho empoeirados e compartimentos úmidos do motor.

Os engenheiros raramente chegam a esta especificação por acidente. Geralmente aparece depois que um ventilador CA falhou em um alvo de ruído, depois que um ventilador CC escovado passou por suas escovas ou depois que um ventilador de estrutura aberta ingeriu água. Compreender o que cada elemento da especificação controla, onde os elementos se reforçam e onde entram em conflito é o que separa um ventilador que funciona silenciosamente durante dez anos de um que uiva, corrói ou trava na sua primeira temporada.

Este guia aborda a engenharia por trás de uma ventoinha EC de baixo ruído de 190 mm com proteção IP55: topologia do motor, estratégia de vedação, interpretação da curva da ventoinha, seleção do impulsor, prática de montagem, interfaces de controle e etapas de verificação que comprovam que a especificação foi realmente atendida na produção.

Decodificando a especificação: 190 mm, baixo ruído, EC e IP55

Cada parte dessa descrição fixa um conjunto diferente de decisões de projeto, e cada uma delas é confirmada por um teste diferente. Tratá-los como um único rótulo de marketing é a fonte mais comum de decepção na fase de protótipo.

O que cada elemento realmente controla

Elemento	O que isso corrige	Faixa de trabalho típica	Como está confirmado
Quadro de 190 mm	Diâmetro do impulsor e envelope de montagem	Rotor nominal de 190 mm, aproximadamente 200 a 215 mm ao longo do flange	Desenho dimensional e padrão de furo
Baixo ruído	Saída acústica no ponto de serviço pretendido	Cerca de 45 a 58 dB(A) a um metro para uma ventoinha EC de 190 mm em velocidade média	Medição de pressão sonora em uma sala semi-anecóica
Motor CE	Método de comutação, eficiência e interface de controle	Entrada de 24 V ou 48 V CC com inversor trifásico integrado	Teste de bancada de eficiência e controle de velocidade
IP55	Resistência à poeira e a jatos de água de baixa pressão	Protegido contra poeira e jatos, não submersível	Teste IEC 60529 com o ventilador montado como em serviço

Por que os quatro elementos se contrapõem

Selar um ventilador retém o calor. Uma carcaça vedada, uma placa de controle encapsulada e um caminho de eixo vedado reduzem a área de superfície disponível para convecção, de modo que o motor e seus componentes eletrônicos funcionam mais quentes do que em um projeto de estrutura aberta. Como a força do ímã e a resistência do enrolamento variam com a temperatura, uma ventoinha EC selada de 190 mm deve ser dimensionada com a redução já aplicada, em vez de descoberta na bancada de testes.

Ruído mais baixo geralmente significa velocidade mais baixa, e velocidade mais baixa sempre significa menos fluxo de ar na mesma pressão. Um impulsor de 190 mm tem um teto hidráulico fixo: a uma determinada pressão estática, ele só pode fornecer uma determinada quantidade de ar, não importa quanta corrente o acionamento esteja disposto a fornecer.

A vedação aumenta a temperatura interna e o funcionamento silencioso reduz o fluxo de ar. Uma moldura de 190 mm só resolve esses conflitos quando o ponto de funcionamento é definido antes da escolha da ventoinha.

Quando um alvo acústico e um alvo térmico não podem ser alcançados por um único ventilador em velocidade reduzida, a resposta prática geralmente é dois ventiladores funcionando em velocidade moderada, em vez de um ventilador funcionando a todo vapor. Duas unidades também fornecem redundância em aplicações onde um ventilador parado significa um sistema reduzido.

Por que os motores EC funcionam mais silenciosamente do que as alternativas escovadas ou CA

O ruído em um ventilador vem de duas famílias de fontes: ruído aerodinâmico gerado pelas pás e ruído mecânico ou elétrico gerado pelo inversor. A topologia motora quase não tem influência na primeira e tem muita influência na segunda.

Comutação sem escovas, deslizamento ou harmônicos de alimentação

Um motor CC escovado emite ruído a cada passagem da escova, produz um chiado de banda larga devido ao arco e libera poeira condutiva dentro da carcaça. Um motor de indução CA alimentado pela rede elétrica transporta pulsação de torque com o dobro da frequência da linha e, quando sua velocidade é ajustada com um divisor de resistor ou um controlador de ângulo de fase, a forma de onda distorcida adiciona um zumbido de baixa frequência que é difícil de amortecer. Um motor EC substitui tudo isso por um inversor trifásico que comuta bem acima da banda audível e molda a corrente senoidalmente, deixando uma saída de torque quase livre de ondulação.

O controle de velocidade altera a imagem acústica

Como o inversor define a velocidade eletronicamente, um ventilador EC pode ser mapeado diretamente para um sensor de temperatura ou um sinal de controle. O ventilador então funciona apenas na velocidade exigida pela carga térmica e passa a maior parte de sua vida útil abaixo da velocidade na qual o ruído das pás se torna o contribuinte dominante. Instalações reais frequentemente apresentam uma redução de cinco a dez dB(A) em carga parcial em comparação com um ventilador CA de velocidade fixa que deve ser dimensionado para o pior caso.

Tipo de motor	Eficiência típica em ventiladores pequenos	Controle de velocidade	Fonte de ruído dominante
Indução AC ou poste sombreado	Cerca de 30 a 50 por cento	Corte de tensão, etapas limitadas	Zumbido de frequência de linha e ruído de rolamento
DC escovado	Cerca de 60 a 75 por cento	Controle de tensão ou PWM	Arco de escova e ondulação de comutação
CE sem escova DC	Aproximadamente 75 a 88 por cento	Stepless, controlado por sinal ou barramento	Ruído aerodinâmico do impulsor

A lacuna de eficiência é importante além do consumo de energia. As perdas que não são convertidas em trabalho mecânico transformam-se em calor dentro de um invólucro selado, e calor é exatamente o que um invólucro IP55 não pode rejeitar facilmente.

Como a proteção IP55 é projetada em uma estrutura de 190 mm

IP55 vem da IEC 60529 e é composto por dois dígitos separados. O primeiro dígito, cinco, significa proteção contra poeira: uma quantidade limitada de poeira pode entrar, mas não deve interferir na operação ou na segurança. O segundo dígito, cinco, significa proteção contra jatos de água de um bico de 6,3 mm que fornece cerca de 12,5 litros por minuto a cerca de 30 kPa a uma distância de cerca de três metros durante pelo menos três minutos. Nenhum dos dígitos promete um produto à prova de poeira ou submersível.

Cinco pontos de vedação que decidem se a classificação é válida

Linha de divisão de habitação. A junta deve ser comprimida uniformemente em todo o perímetro e o espaçamento dos parafusos deve ser adequado à rigidez da tampa. Uma lacuna de uma fração de milímetro é suficiente para que um jato de água encontre o caminho até os enrolamentos.
Trajeto do impulsor e do eixo. Uma ranhura em labirinto ao redor do eixo, combinada com um pequeno canal de drenagem interno, mantém os jatos afastados do assento do rolamento, ao mesmo tempo que permite que o rotor gire livremente.
Motor e placa de controle. O revestimento isolante lida com umidade leve; o encapsulamento completo é a escolha mais segura quando os componentes eletrônicos ficam dentro da mesma cavidade do rotor.
Entrada de cabo. Uma glândula moldada ou uma passagem em vaso é a única opção confiável. A tubulação termorretrátil sobre um feixe de cabos passará no teste de respingo e falhará no teste de jato.
Equalização de pressão. Uma membrana hidrofóbica permite que o ar entre e saia à medida que o ventilador aquece e esfria, de modo que as vedações nunca sejam sobrecarregadas por diferenças de pressão internas.

A condensação é a falha que o IP55 não evita

Um gabinete selado ainda respira através dos ciclos de temperatura. O vapor de água migra e condensa em superfícies frias após o desligamento, e o filme resultante fica diretamente na placa de controle. As contramedidas são uma membrana de respiro colocada corretamente, um canal de drenagem no ponto mais baixo do instalado orientação e um revestimento na eletrônica. Um ventilador IP55 que passou no teste de laboratório ainda pode falhar em campo se for montado de cabeça para baixo com o caminho de drenagem acima do motor.

Lendo uma curva de ventilador EC de 190 mm antes de confirmar

Um ventilador não fornece um fluxo de ar fixo; ele fornece qualquer fluxo de ar que a resistência do sistema permitir. Seleção significa colocar a interseção da curva do ventilador e da curva de resistência do sistema dentro da parte estável e eficiente do mapa do ventilador e, em seguida, verificar se os dados acústicos e elétricos na folha de dados pertencem a essa mesma interseção.

O que a curva não te diz

As curvas da folha de dados são medidas em um plenum de teste que não é o seu gabinete. Obstruções de entrada, uma curva fechada a alguns centímetros da proteção, uma bobina suja e um filtro carregando ao longo do tempo movem a curva do sistema para a esquerda. Uma regra razoável é selecionar um ventilador cujo fluxo de ar livre seja pelo menos vinte a trinta por cento acima do requisito calculado e, em seguida, usar o controle de velocidade para retornar ao ponto real de operação.

Para uma estrutura de 190 mm, um impulsor centrífugo inclinado para trás acionado por um motor EC integrado é a configuração que mais frequentemente satisfaz tanto um requisito de pressão quanto um alvo de ruído neste tamanho, porque a roda converte a velocidade de rotação em pressão estática sem o forte tom de passagem da lâmina de um design axial.

EC72-B190 EC Backward Tilting Brushless Centrifugal Fan

EC72-B190 EC Ventilador centrífugo sem escova com inclinação para trás Especificação ARTIGO. NÃO EC Ventilador centrífugo inclinado para trás Tensão 220/230V (personalização de suporte) Vento de ≥105W Universais reversíveis aplicáveis Corrente ≤0,87A Tu... Ver Produto →

Confirme três números antes de bloquear uma seleção: a pressão no ponto de funcionamento e não na entrega gratuita, a velocidade na qual o nível sonoro publicado foi medido e a potência de entrada nesse mesmo ponto de operação. Os fornecedores ocasionalmente citam números silenciosos obtidos a meia velocidade, juntamente com valores de fluxo de ar obtidos a toda velocidade.

Combinando a geometria do impulsor e o tamanho da estrutura com a função

Em 190 mm, a escolha do impulsor é tão importante quanto a escolha do motor, porque a roda decide o formato da curva, a posição da região de melhor eficiência e a natureza do ruído.

Tipo de impulsor	Característica de pressão	Personagem de ruído	Serviço típico a 190 mm
Centrífuga curvada para trás	Alta pressão estática com uma curva estável	Conteúdo tonal mais baixo, ampla faixa utilizável	Condensadores e resfriamento de gabinete canalizado
Centrífuga curvada para frente	Alto fluxo de ar em baixa pressão	Nível de banda larga mais forte a partir da caixa compacta	Serviço do evaporador e do soprador
Axial	Alto fluxo de ar, baixa pressão	O tom de passagem da lâmina domina o espectro	Radiador e resfriamento de painel aberto

Projetos relacionados na mesma família, como um Ventilador centrífugo sem escova DC construído em torno de uma roda curvada para frente, capacidade de pressão comercial para uma carcaça mais rasa e uma entrada mais larga. Essa troca é sensata quando a resistência do sistema é dominada por um duto curto e aberto, em vez de uma bobina densa.

Quando 190 mm não são mais suficientes

Se o ponto de funcionamento calculado estiver acima do que uma roda de 190 mm pode produzir a uma velocidade de rotação aceitável, resista à tentação de acelerar demais. Adotar uma ventoinha centrífuga EC de 225 mm recupera o fluxo de ar em uma velocidade mais baixa, o que geralmente reduz o ruído e a carga do rolamento. O custo é um envelope de montagem maior, uma unidade mais pesada e um padrão de montagem revisado.

EC92-B225 EC Radiator Backward Tilting Centrifugal Fan

Ventilador centrífugo de inclinação para trás do radiador EC92-B225 EC Especificação ITEM. NÃO Ventilador centrífugo EC com inclinação para trás Tensão 220/230V (Personalização de suporte) Vento de ≥135W Corrente reversível universal aplicável ≤1.05A Gire ... Ver Produto →

O tamanho da estrutura e o diâmetro do impulsor não têm a mesma dimensão. Uma estrutura de 190 mm pode abrigar uma roda um pouco menor, uma vez considerada a folga da cobertura, e essa folga afeta tanto o fluxo de ar fornecido quanto o nível de ruído. Sempre compare as rodas pelo diâmetro e não pelo desenho do flange.

Gerenciamento térmico de baterias e novas plataformas de energia

Os veículos eletrificados impulsionaram as especificações dos ventiladores em uma direção que se adapta à tecnologia EC. As baterias e os componentes eletrônicos de potência precisam de resfriamento proporcional à carga, precisam de uma assinatura acústica muito baixa em baixa velocidade e precisam de hardware que tolere umidade, respingos da estrada e vibração contínua. Uma ventoinha EC de baixo ruído de 190 mm com proteção IP55 fica no meio desse envelope.

Vale a pena levar duas notas de design em qualquer programa de resfriamento de bateria. Primeiro, o ventilador é geralmente o componente mais barato no circuito térmico e o mais fácil de trocar tarde, portanto, especifique a interface de controle com antecedência: uma saída do tacômetro e um sinal de falha valem mais do que um pequeno ganho no pico de fluxo de ar. Em segundo lugar, o ciclo de trabalho é mais importante do que o desempenho máximo. Um ventilador que passa a maior parte de sua vida útil a trinta por cento da velocidade durará mais que um ventilador que atinge a velocidade máxima a cada poucos minutos, porque a migração da graxa do rolamento e o ciclo térmico, e não a carga aerodinâmica, determinam a vida útil.

Onde o requisito de pressão é modesto e a prioridade é mover um grande volume de ar através de um radiador ou dissipador de calor, um ventilador axial sem escovas costuma ser a melhor opção na mesma tensão e com a mesma interface de controle. As unidades axiais também são mais fáceis de organizar em arrays, o que ajuda quando é necessária redundância.

Especificação ITEM. NÃO 12" ventilador de acionamento sem escova de ímã permanente DC integrado Tensão 6-18V (Personalização de suporte) Vento de 3800m 3 /h Máquinas de processamento aplicáveis, ... Ver Produto →

Opções de instalação que decidem o ruído do mundo real

Dois ventiladores com dados laboratoriais idênticos podem diferir em dez dB(A) depois de instalados. A maior parte dessa diferença é criada pelo arranjo de montagem e não pelo próprio ventilador.

Folga de entrada. Uma proteção, grade ou bobina colocada a meio diâmetro do ventilador da entrada distorce o fluxo de entrada e aumenta o ruído e a perda de pressão. Deixe pelo menos meio diâmetro de espaço livre onde o layout permitir.
Montagem suave. Ilhós de borracha ou arruelas de ombro quebram o caminho da estrutura entre a caixa e o painel. O aparafusamento rígido transforma um gabinete rígido em uma caixa de ressonância.
Rigidez do painel. Chapas finas de metal irradiam vibração da mesma forma que um diafragma irradia som. Adicionar uma nervura ou placa duplicadora perto dos pontos de montagem costuma ser mais barato do que trocar o ventilador.
Frequência de passagem da lâmina. A contagem de lâminas multiplicada pela velocidade de rotação dá o tom que os ocupantes notam primeiro. Verifique se esta frequência não coincide com um modo ressonante do painel ou da conduta.
Aumento de velocidade. Uma rampa lenta de dois a cinco segundos evita o passo tonal abrupto que torna audível uma mudança de controle mesmo quando a velocidade final é baixa.
Alinhamento de dutos. Dutos descentrados, mudanças bruscas de área e cantos internos agudos geram turbulência que atinge o impulsor como ruído.

A vedação e a montagem também interagem aqui. Uma ventoinha vedada é normalmente mais rígida e pesada do que uma ventoinha equivalente de estrutura aberta, o que muda suas frequências naturais e pode fazer ressoar um painel anteriormente silencioso.

Interfaces de controle, proteção e requisitos EMC

Um ventilador EC é um produto eletrônico de pequena potência, portanto a especificação elétrica merece os mesmos cuidados que a aerodinâmica. Os seguintes itens devem aparecer explicitamente em qualquer especificação de compra.

Faixa de tensão de entrada. Indique a janela operacional completa, não apenas o valor nominal, além do comportamento durante a partida ou queda de energia.
Entrada de controle. Analógico de zero a dez volts, PWM ou comando de barramento, com curva de transferência definida por escrito.
Saída do tacômetro. Coletor aberto ou push-pull, com pulsos por rotação indicados para que o sistema possa detectar um rotor travado ou bloqueado.
Saída de falha. Uma única linha discreta cobrindo rotor bloqueado, sobretemperatura e sobrecorrente economiza tempo de diagnóstico posterior.
Recursos de proteção. Polaridade reversa, reinicialização por subtensão, limitação de sobrecorrente e desligamento térmico são expectativas básicas em uma unidade selada.
Início suave. A limitação da corrente de partida protege a alimentação e reduz o choque mecânico no sistema de rolamento.
Compatibilidade eletromagnética. O padrão aplicável depende da plataforma, mas o ventilador deve ser testado em vez de considerado compatível porque o inversor está integrado.

Um hábito prático é testar o ventilador com o chicote e conector que será utilizado na produção. Um metro de cabo não blindado pode alterar a assinatura das emissões muito mais do que qualquer alteração dentro da caixa do ventilador.

Verificação e qualificação antes da produção em volume

A questão final não é se a amostra funciona, mas se a especificação sobrevive à transição do protótipo para o volume. Quatro faixas de verificação cobrem a maior parte do risco.

Verificação de ingresso. O teste de jato IEC 60529 deve ser executado no projeto de vedação de produção, na orientação instalada, com o prensa-cabo de produção.
Verificação acústica. Pressão sonora na distância e velocidade especificadas, medida no arranjo de montagem real, de modo que as contribuições da estrutura sejam incluídas.
Resistência e meio ambiente. Funcionamento contínuo em ambiente máximo, ciclo térmico entre imersão fria e quente, névoa salina para uso externo e perfis de vibração representativos do local de montagem.
Controle de processo. Parâmetros de enrolamento, grau de equilíbrio do rotor e proteção acústica de fim de linha são as três variáveis que mais frequentemente oscilam quando um projeto entra em produção em série.

Fornecedores internos Fabricação de ventiladores e sopradores EC normalmente mantêm a tensão do enrolamento, o balanceamento do rotor e a proteção acústica de fim de linha em uma única planta, o que encurta o ciclo entre uma reclamação de campo e uma alteração no projeto. Para programas automotivos e fora-de-estrada, um sistema de gestão de qualidade registrado e capacidade de processo documentada nessas três operações são geralmente os requisitos comerciais mínimos e devem ser confirmados antes do lançamento do ferramental.

Lista de verificação de seleção e comissionamento

Calcule o ponto de funcionamento a partir da resistência medida do sistema e não a partir de uma estimativa de catálogo.
Confirme se o alvo acústico está na mesma distância, na mesma velocidade e no mesmo arranjo de montagem que você pretende usar.
Verifique as condições de teste IP55 em relação à orientação instalada, especialmente a posição de qualquer caminho de drenagem.
Defina sinais de controle, tacômetro e falha no pacote de desenhos, e não em um tópico de e-mail separado.
Confirme a redução no ambiente máximo esperado dentro do gabinete selado.
Protótipo dentro do gabinete real, com chicote real, antes de liberar o ferramental.
Combine o teste de aceitação e o plano de amostragem antes do primeiro envio de volume.

Perguntas frequentes

Q1: Contra o que o IP55 realmente protege uma ventoinha EC de 190 mm?

Abrange dois riscos distintos. O primeiro dígito significa que a caixa está protegida contra poeira, portanto uma quantidade limitada de poeira pode entrar sem interferir na operação. O segundo dígito significa que a unidade resiste a jatos de água de baixa pressão vindos de qualquer direção. Isso não significa que o ventilador seja à prova de poeira ou que possa ser submerso.

Q2: Um ventilador EC de baixo ruído pode funcionar continuamente em velocidade máxima?

Pode, mas a velocidade máxima contínua sacrifica o principal benefício da topologia do motor. Operar de sessenta a oitenta por cento da velocidade máxima geralmente mantém o ponto de operação dentro da região estável da curva, ao mesmo tempo em que reduz a saída acústica e prolonga a vida útil do rolamento. Reserve velocidade máxima para condições adversas.

P3: Por que os valores de ruído para ventoinhas semelhantes de 190 mm diferem entre fornecedores?

Porque a pressão sonora depende da distância, da montagem, das condições de entrada e da velocidade em que a medição foi realizada. Um valor citado a um metro com uma entrada livre a meia velocidade não é comparável com um valor obtido a toda velocidade dentro de um plenum de teste. Peça pressão sonora, distância, velocidade e método de montagem juntos.

P4: Por que uma ventoinha IP55 ainda sofre condensação?

Porque as vedações impedem a água líquida, não o vapor d'água. O ciclo de temperatura puxa o ar úmido através de qualquer caminho de equalização e o empurra de volta para fora, e o vapor que permanece condensa nas superfícies frias após o desligamento. Um respiro hidrofóbico, um canal de drenagem orientado corretamente e uma placa de controle revestida resolvem o problema.

P5: Quando uma ventoinha de 190 mm deve ser substituída por uma estrutura maior em vez de uma velocidade mais alta?

Quando o ponto de funcionamento exigido fica na parte íngreme da curva e o alvo de ruído não pode ser alcançado na velocidade necessária. Uma ventoinha centrífuga EC de 225 mm fornece o mesmo fluxo de ar a uma velocidade mais baixa, o que normalmente reduz o ruído e a carga do rolamento, ao custo de um envelope maior.

Q6: Qual sinal de controle deve ser especificado para um ventilador EC em um veículo ou gabinete?

Depende do sistema host. Uma entrada analógica de zero a dez volts é simples e robusta para resfriamento de gabinete, enquanto o PWM ou um comando de barramento é adequado para plataformas de veículos que já possuem uma rede. Em ambos os casos, especifique uma saída do tacômetro e uma linha de falha para que o controlador possa detectar um rotor travado.
